產品系列 : 高低壓CT變比測試儀
高低壓電流互感器一二次回路的電流、變比測試，極性、相別判斷
一次電流量程：0.00A～800A
二次電流量程：0.00mA～10A
變比測量范圍：1～9999
變比分辨率：0.1
無線傳輸距離：100m
電流鉗連接線長：2m
絕緣桿長度：約4300mm
存儲數據：3000組
電源：LR03 1.5V×4
顯示域：44mm×27mm
USB通信
產品簡介

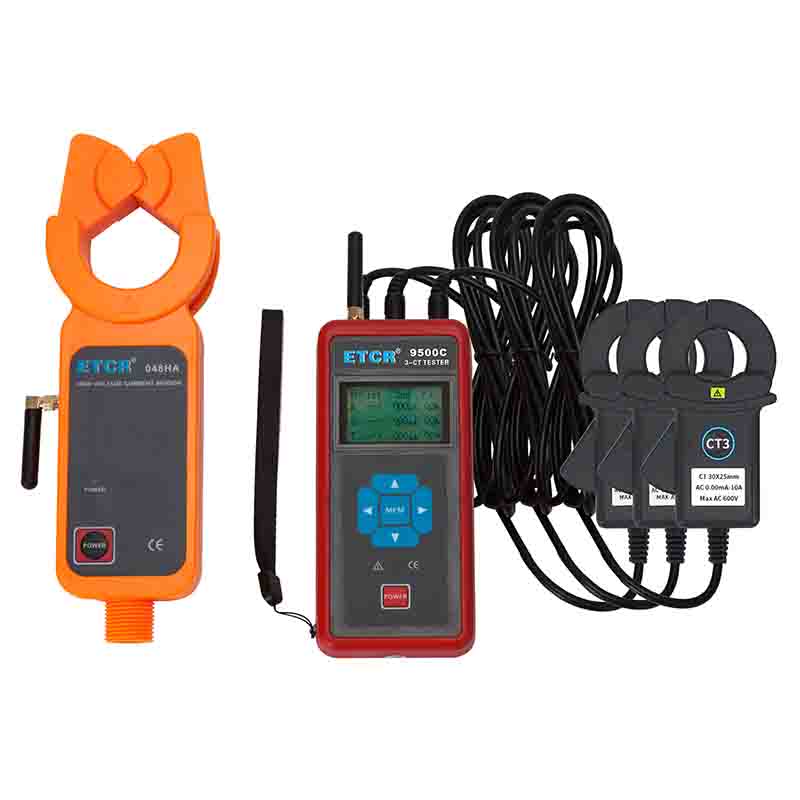

ETCR9500C-030無線高壓CT變比測試儀又稱互感器電流變比測試儀、互感器比差測試儀、電流互感器變比測試儀，用于35kV以下電流互感器的一次電流、二次電流大小、變比，相別、極性判斷。儀器采用3個二次低壓電流鉗（口徑25mm×30mm）同時測試低壓線路，可直接確定高壓端與低壓端的對應相位關系，無需多次鉗測。廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。

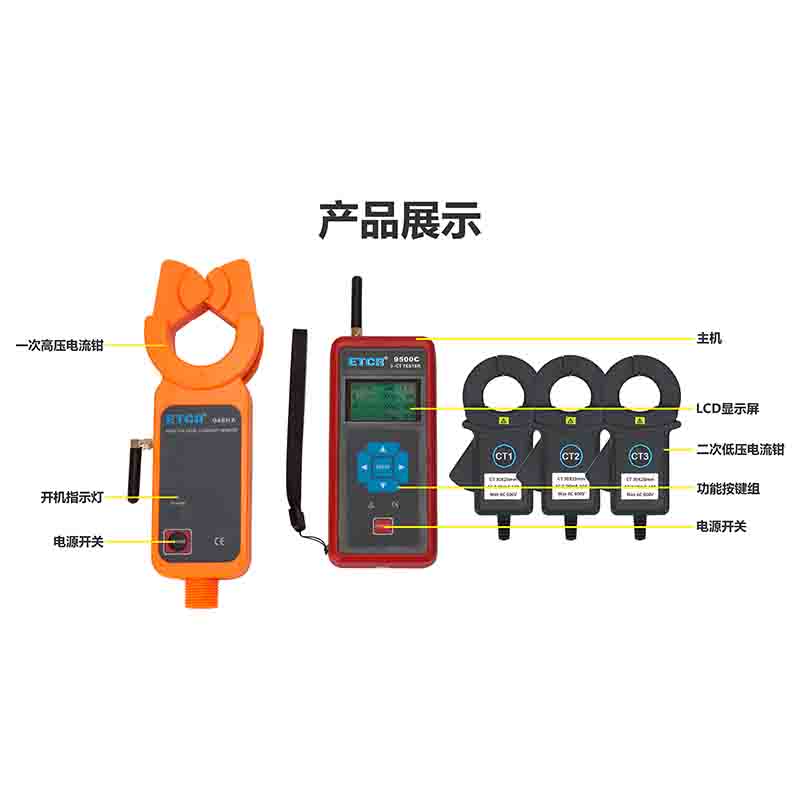

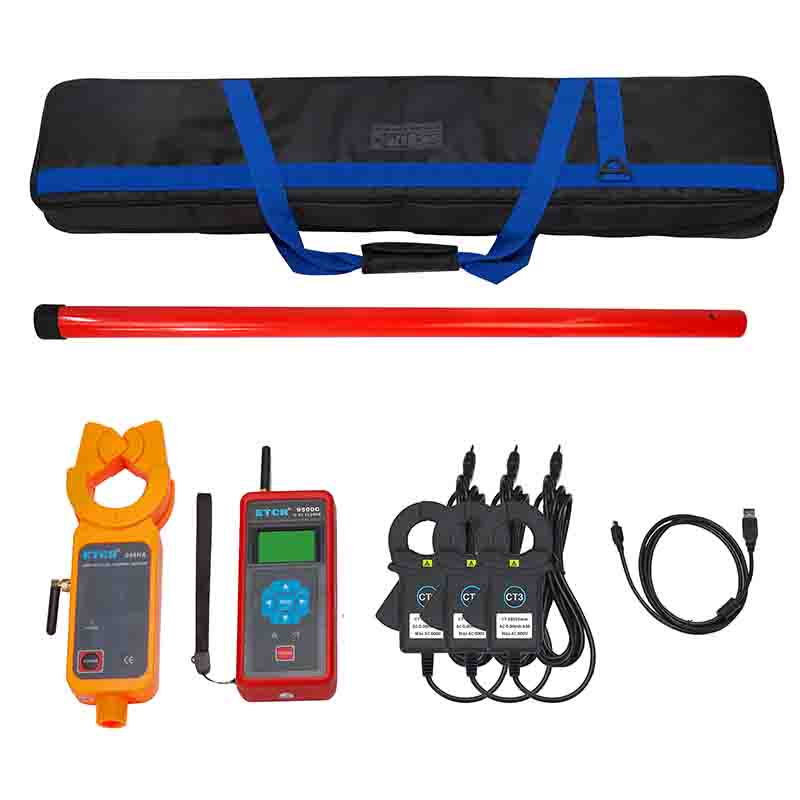

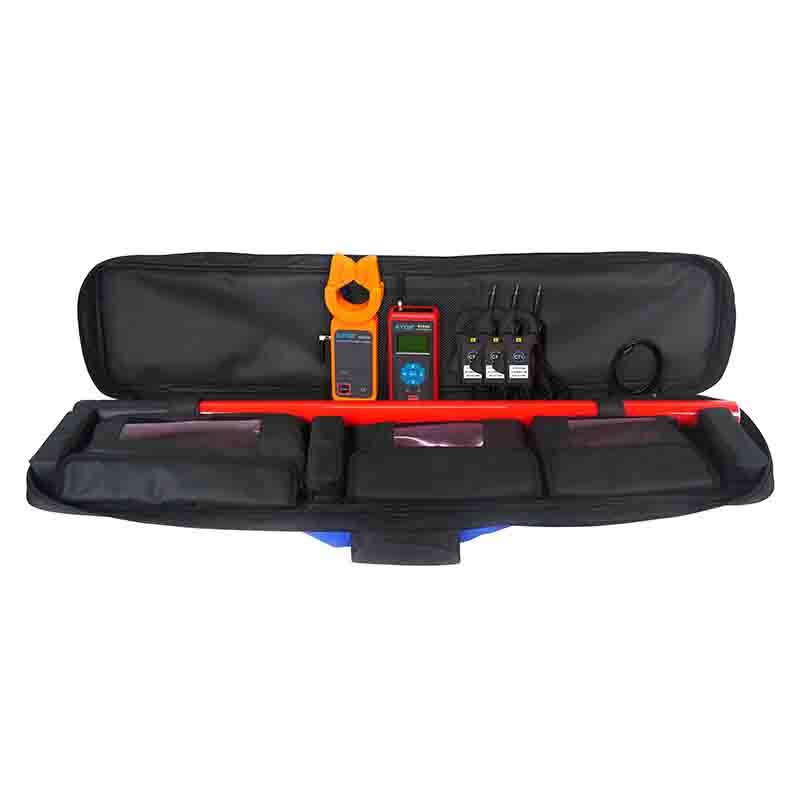

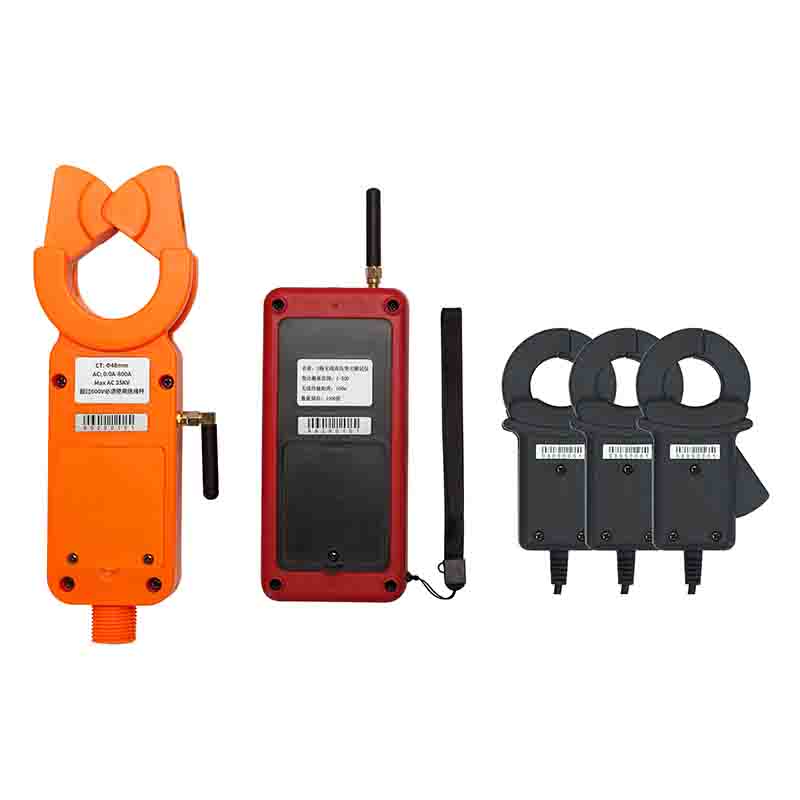

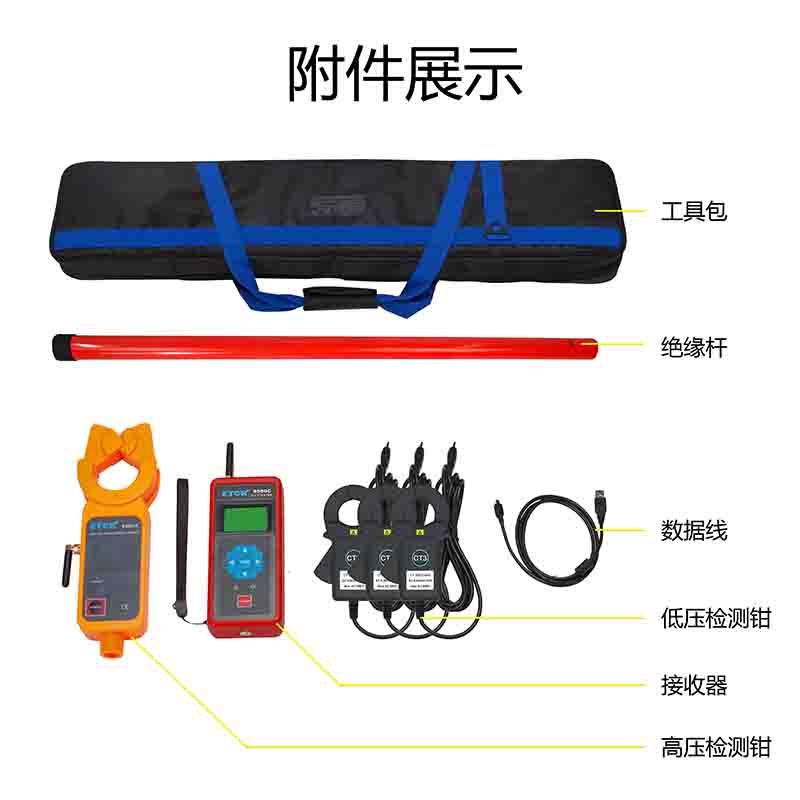

ETCR9500C-030無線高壓CT變比測試儀由一次電流鉗（高壓檢測儀）、二次電流鉗（3個）、主機、高壓絕緣桿、監控軟件、通訊線等組成，高壓電流鉗采用高性能坡莫合金制作，測試精度高。高壓電流鉗具有獨特的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，操作安全省時快捷，絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣特點，絕緣等級110kV。儀表具有存儲功能，USB通信接口，存儲數據可上傳電腦進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、采用3個二次低壓電流鉗同時測試低壓線路，可直接確定高壓端與低壓端的對應相位關系，無需多次鉗測。
2、高壓電流鉗創新的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，安全省時快捷。
3、高壓電流鉗采用無線傳輸方式，傳輸距離100m。
4、存儲功能，存儲數據3000組。

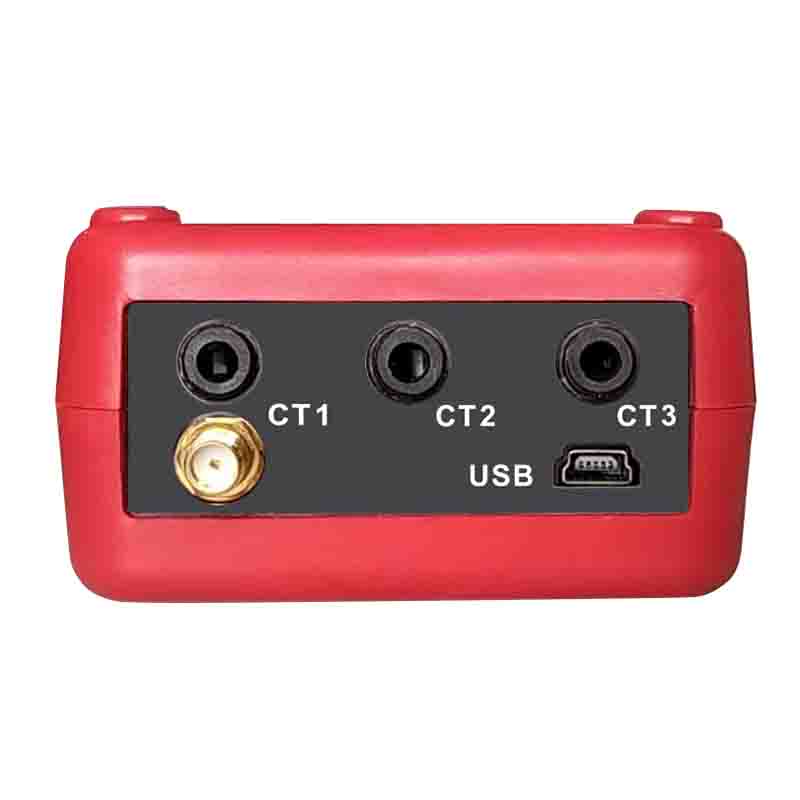

5、USB通信接口。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | LR03 1.5V×4 |
| 顯示屏 | 顯示域：44mm×27mm；帶背光 |
| 測試方式 | 鉗形CT |
| 一次電流測試 | 量程：0.00A～800A；分辨率：0.01A；精度：±0.5%FS |
| 二次電流測試 | 量程：0.00mA～10A；分辨率：0.01mA；精度：±0.5%FS |
| 變比測量范圍 | 1～9999 |
| 變比分辨率 | 0.1 |
| 一次電流鉗尺寸 | 鉗口尺寸：Φ48mm；外形尺寸：255mm×95mm×39mm |
| 二次電流鉗尺寸 | 鉗口尺寸：25mm×30mm；外形尺寸：115mm×70mm×33mm |
| 換檔 | 全自動換檔 |
| 采樣速率 | 3次/秒 |
| 數據存儲 | 3000組，按左箭頭鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據） |
| 數據保持 | 按左箭頭鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持 |
| 數據查閱 | 按右箭頭鍵可以進入數據查閱模式 |
| 溢出顯示 | 超量程溢出功能：“OL ”符號顯示 |
| 無信號指示 | 當主機沒有收到發射信號時提示“無信號” |
| 電池電壓 | 當電池電壓低于5.2V±0.3V時，電池電壓低符號顯示，提醒更換電池 |
| 一次電流鉗傳輸距離 | 無線傳輸距離100m |
| 二次電流鉗連接線長 | 2m |
| 外界干擾 | 避免特強電磁場；避免433MHz、315MHz同頻干擾 |
| 自動關機 | 開機約15分鐘后，儀表將自動關機 |
| 絕緣桿尺寸 | 約4300mm |
| 絕緣桿耐壓 | 110kV |
| 絕緣強度 | 主機與檢測儀：AC1000V/rms(外殼與螺釘之間) |
| 儀表尺寸 | 78mm×165mm×42mm |
| 儀表質量 | 接收器：約302g（含電池）；一次高壓電流鉗：約363g（含電池） 二次低壓電流鉗：約156g；總質量：約6.14kg（含附件） |
| 工作溫濕度 | -15℃～50℃；70%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 一次電流量程 | 二次電流量程 | 角差測試 | 其他 |
| 0.0A ～800A | 0.0mA～5A | -- | / |
| 0.0A ～800A | 0.0mA～10A | -- | 同時測量3路二次電流 |
| 0.0A ～800A /3000A | 0.0mA～5A | 有 | / |
| 0.0A～800A/3000A | 0.0mA～10A | 有 | 諧波/電壓/功率測量、藍牙 |
