在電氣設計和工程中，爬電距離(Creepage Distance)和電氣間隙(ClearanceDistance)是兩個至關重要的概念。它們在確保電氣設備的安全性、防止電擊和短路等方面起著關鍵作用。
爬電距離(Creepage Distance)

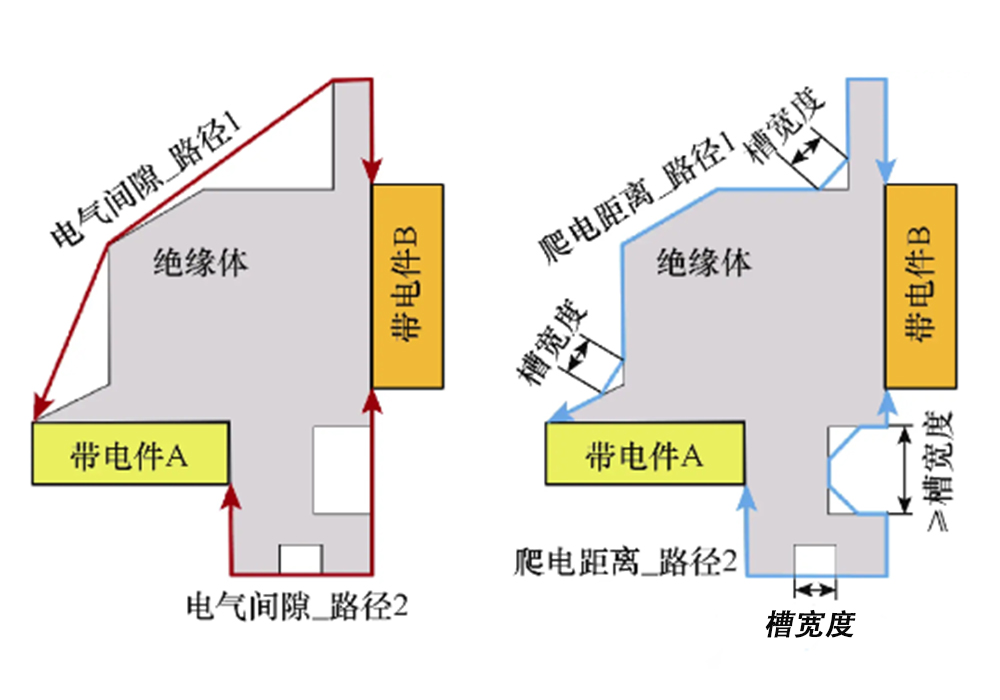

定義:爬電距離是指沿絕緣表面兩個導電部分之間的最短路徑長度。這條路徑通常會受到環境污染、濕度和絕緣材料特性的影響。
考慮因素:
工作電壓:不同電壓等級要求不同的爬電距離，環境污染等級:根據IEC 60664標準，環境污染等級分為四級，從無污染到嚴重污染，污染程度越高，所需的爬電距離越長。絕緣材料:不同材料的耐漏電性能不同，因此選擇合適的絕材料也是關鍵。應用場景:爬電距離主要用于高壓設備、電路板和其他需要防止表面漏電的地方。例如在高壓變壓器和開關設備中，確保足夠的爬電距離可以有效防止電弧沿絕緣表面傳播測量方式:爬電距離是沿著絕緣材料的表面測量的，而不是通過空氣的直線距離。
電氣間隙(Clearance Distance)
定義:電氣間隙是指兩個導電部分之間通過空氣的最短直線距離。這條路徑主要受空氣介質的影響，如濕度和壓力。
考慮因素:
工作電壓:電氣間隙與工作電壓直接相關，電壓越高，所需的電氣間隙越大。環境條件:濕度、壓力等環境因素會影響空氣的絕緣性能，從而影響所需的電氣間隙。應用場景:電氣間隙廣泛用于低壓和高壓電氣設備中，以防止電弧放電和短路。例如，在電力開關和斷路器中，確保足夠的電氣間隙可以有效防止電弧放電。測量方式:電氣間隙是直接測量兩個導電部分之間的直線距離，不考慮絕緣材料的表面路徑。
電氣間隙和爬電距離的要求通常由國際標準和國家標準來規定。這些標準確保電氣設備在各種工作條件下的安全性和可靠性。以下是一些主要的標準:
國際標準
1、IEC 60664-1:《低壓系統中設備的絕緣配合》該標準詳細規定了不同電壓等級、污染等級和絕緣材料下的最小爬電距離和電氣間隙。
2、IEC 60950-1:《信息技術設備 安全 第1部分:通用要求》適用于信息技術設備，規定了這些設備的爬電距離和電氣間隙要求。
3、IEC 61010-1:《測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求》適用于測量、控制和實驗室用電氣設備，規定了這些設備的爬電距離和電氣間隙要求。
中國國家標準：
1、GB/T 16935.1:《低壓系統中設備的絕緣配合 第1部分:原理、要求和試驗》該標準等同采用IEC 60664-1，規定了低壓系統中設備的爬電距離和電氣間隙要求。
2、GB 4943.1:《信息技術設備 安全 第1部分:通用要求》該標準等同采用IEC 60950-1，適用于信息技術設備。
3、GB 4793.1:《測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求》。
總結
爬電距離和電氣間隙都是為了確保電氣設備的安全性，但它們關注的重點和應用場景有所不同。在設計和選擇電氣設備時，需要根據具體情況分別考慮這兩個參數。了解并正確應用這兩個概念，可以有效提高電氣設備的安全性和可靠性，避免潛在的電氣故障和安全隱患。（來源：電子綠洲）
