產品系列 : 便攜式電氣綜合測試儀
一機集成多種電氣安全測試功能，綜合測量接地電阻、絕緣電阻、直流電阻、RCD漏電保護器、電流有效值、交流電壓、功率、諧波、頻率、相位、相序等電力參數
接地電阻量程：0.10Ω～3000Ω
絕緣電阻量程：0.10M～80G
直流電阻量程：0.001Ω～3000Ω
跳閘時間量程：0.0ms～999ms
跳閘電流量程：3mA～33mA
交流電壓量程：0.10V～500.00V
電流有效值量程：0mA～300.0A
相位量程：0.0°～360.0°
頻率量程：45.00Hz～65.00Hz
功率量程：0.0W～150kW
功率因數量程：-1.000～1.000
諧波測量：3次諧波含有率、5次諧波含有率
產品簡介
ETCR7600便攜式電氣綜合測試儀是一臺集合了多種測試功能的，專為工地現場進行全面電氣安全測試的便攜式儀表，可測量接地電阻、絕緣電阻、直流電阻、RCD漏電保護器、電氣插座、電流有效值、交流電壓、功率、諧波、頻率、相位、相序等電力參數。儀表采用全新結構設計以及大規模集成模擬電路、數字電路和微機芯片組合設計而成，準確度高，性能穩定，操作方便可靠。是電力電氣領域的專業電力檢驗工具。

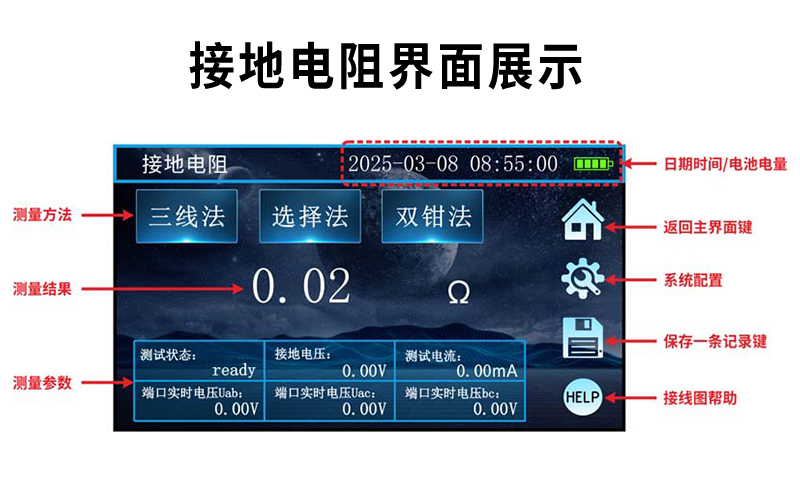

儀表采用便攜式設計，攜帶方便，大容量鋰電池可保持長時間工作，特別適合在工地現場使用。儀表采用7寸觸摸屏，測試功能模塊化設計，功能清晰操作簡易。儀表具有鎖屏功能，內置測試接線示意圖方便用戶對照接線，大容量存儲器，可記錄帶有日期時間的測試數據1000組，儀表具有藍牙通信安裝APP后可在移動終端查看測試結果，儀表具有USB通信，可通過上位機軟件將測試記錄下載到電腦保存、分析、打印。
產品特點
1. 一機集成多種電氣安全測試功能。
2. 便攜式設計，攜帶方便操作簡易，特別適合在工地現場使用。
3.使用7寸觸摸彩屏，測試數據同屏顯示。測試操作及查詢歷史記錄非常方便。
4.具有鎖屏功能，避免誤操作。

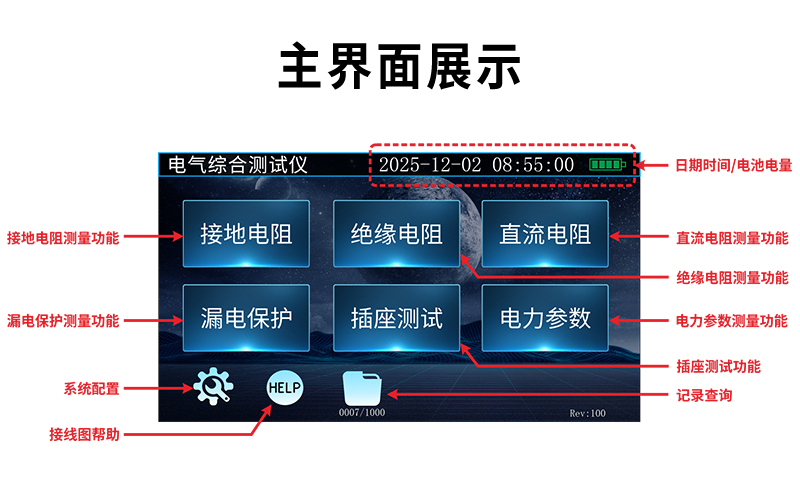

5.測試功能模塊化設計，功能清晰操作方便。
6.采用7.4V 7800mAH大容量鋰電池，保障長時間測試工作。
7.可自設定自動關機時間。
8.內置各個功能模塊接線示意圖，方便用戶對照接線。
9.大容量測試記錄存儲器，測試記錄可在本儀器直接瀏覽分析。可自動存儲具有測試日期、測試計時的實時測試數據共1000組。
10.USB通信上傳功能，記錄數據可上傳電腦進行存儲數據統計分析打印。
11.藍牙通信，可在移動終端查看測試結果。

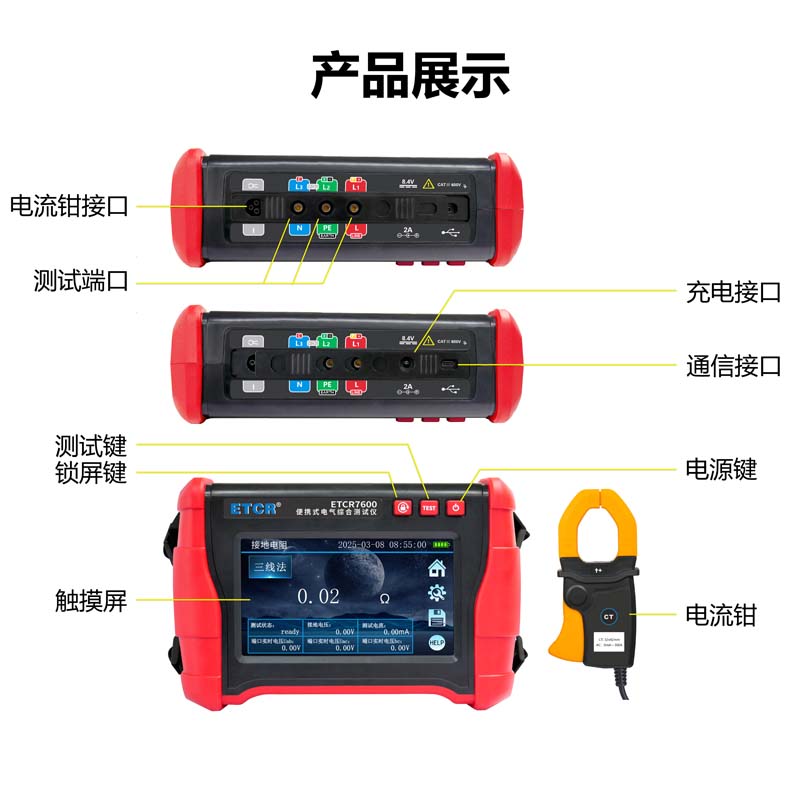

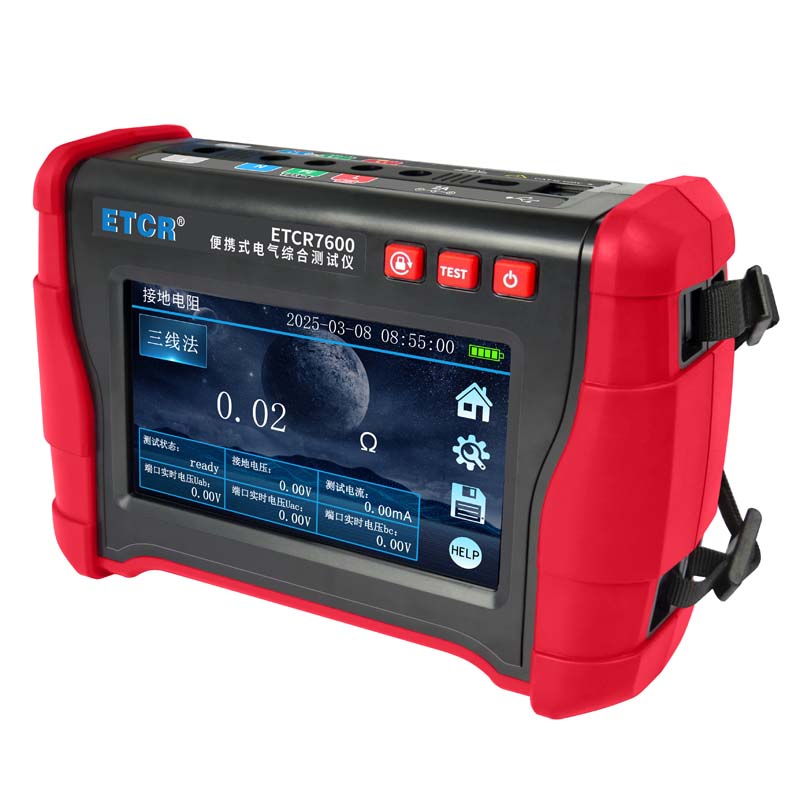

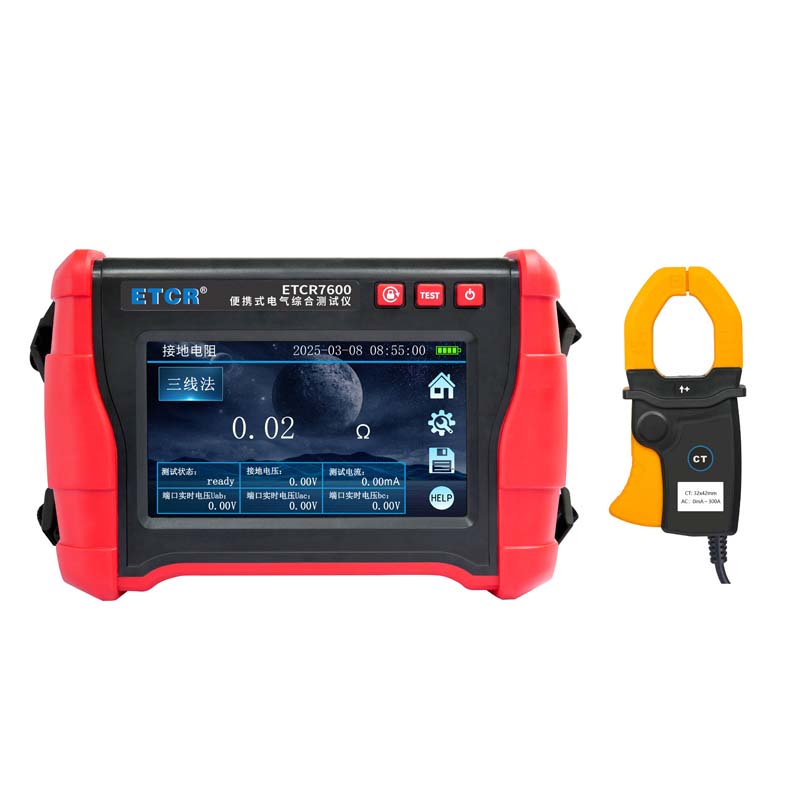

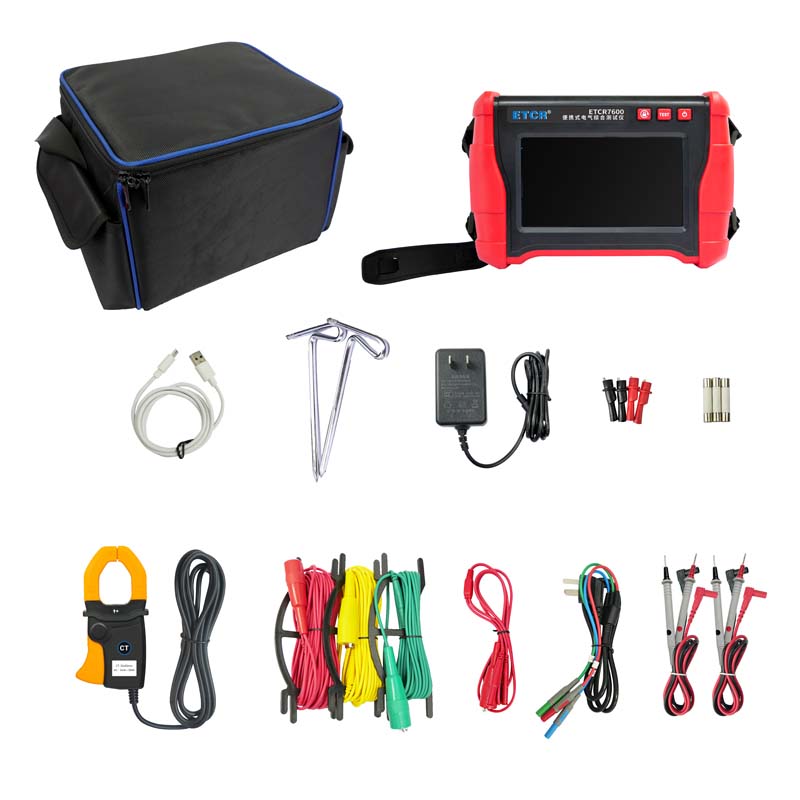

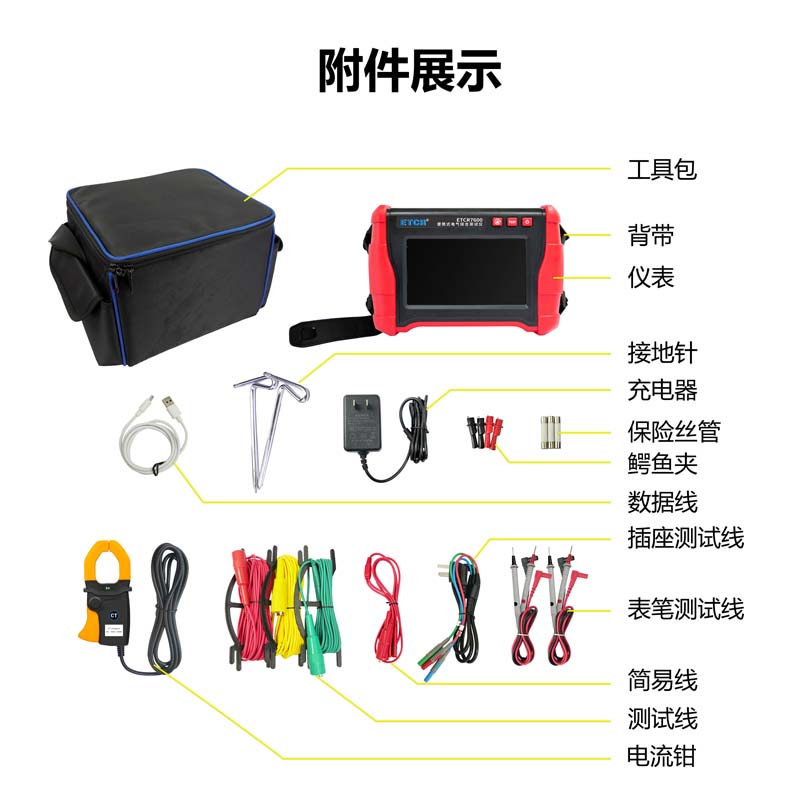

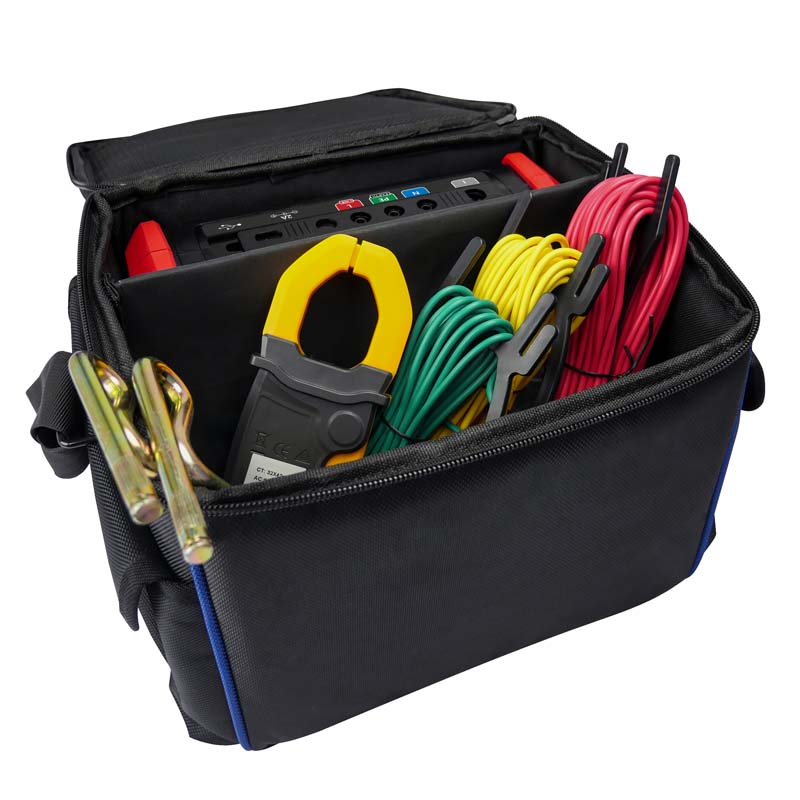

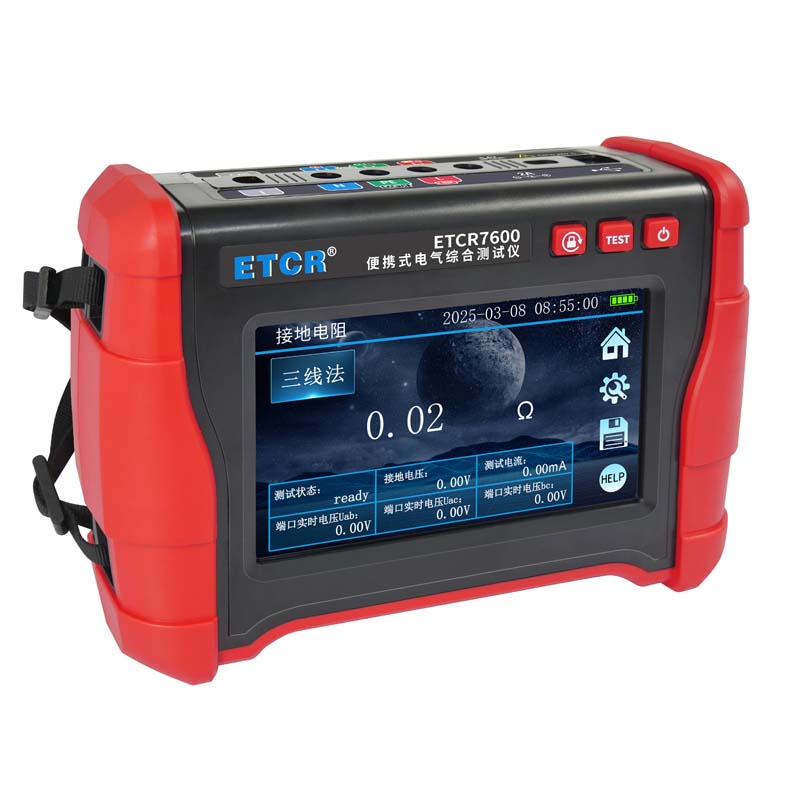

產品展示/附件展示
技術參數
| 規格名稱 | 規格參數 |
電 源 | DC 7.4V，7800mAh 鋰電池，電池充滿約DC 8.4V |
顯示屏 | 7寸觸摸彩屏 |
接地電阻測量 | 量程：0.10Ω～3000Ω |
精度：±2%rdg±5dgt | |
絕緣電阻測量 | 量程：0.10M～80G |
精度：±3%rdg±5dgt | |
RCD測量 | 輸出電流檔位：自動、15mA、30mA、50mA、60mA、100mA、200mA、500mA |
輸出電流精度：±10%rdg+5mA | |
跳閘電流量程：3mA～33mA（步進1mA）；10mA～110mA（步進5mA） | |
跳閘時間量程：0.0ms～999ms | |
跳閘時間精度：±5%rdg±3ms | |
直流電阻測量 | 量程：0.001Ω～3000Ω |
精度：±5%rdg±8dgt | |
測試電流：300mA MAX | |
交流電壓測量 | 量程：0.10V～500.00V |
精度：±2%rdg±5dgt | |
交流電流測量 | 量程：ETCR7600：0mA～300.0A；ETCR7600B：0mA～600A |
精度：±2%rdg±5dgt | |
相位量程 | 0.0°～360.0° |
頻率量程 | 45.00Hz～65.00Hz |
有功功率量程 | 0.0W～150kW |
無功功率量程 | 0.0var～150kvar |
視在功率量程 | 0.0VA～150kVA |
功率因數量程 | -1.000～1.000 |
相序測試 | 有 |
諧波功能 | 3次諧波含有率、5次諧波含有率 |
數據存儲 | 1000組 |
自動關機 | 可自設定自動關機時間，0-60分鐘，0為關閉 |
時鐘設置 | 有 |
電池電量 | 電池電量符號顯示，電量不足時提醒充電 |
功 耗 | 12W Max |
電流鉗數量 | 1個，Φ32mm |
過載保護 | 測量接地電阻：E-P、E-C各端口間AC 280V/3秒 |
絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
藍牙通信 | 安裝APP后，可在移動終端查看測試結果 |
儀表尺寸 | 256mm×172mm×82mm |
儀表質量 | 儀表：約1673g(含電池)，總質量：ETCR7600約4.8kg（含附件） ETCR7600B約5.56kg（含附件） |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -20℃～60℃；70%RH以下 |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61557-1(接地電阻)；JJG 366-2004(接地電阻表)； JJG 1005-2019 電子式絕緣電阻表；JJG 843-2007 泄露電流測試儀；JJF 1283-2011 剩余電流動作保護器動作特性檢測儀校準規范 |
