產品系列 : 等電位聯接電阻測試儀
用于在線測量金屬構件之間的等電位聯接電阻
電阻量程：1mΩ～1000Ω
電阻測量檔位：1000mΩ、10Ω、100Ω、1000Ω
電阻測量精度：±2%±3dgt
最大測試電流：≥1A
測量時間：30秒/次
報警功能：可設置報警閾值
告警臨界值設置范圍：0Ω～999Ω
通信方式：RS485、4G
電源：DC 12V / 2A
顯示域：124mm×67mm
產品簡介

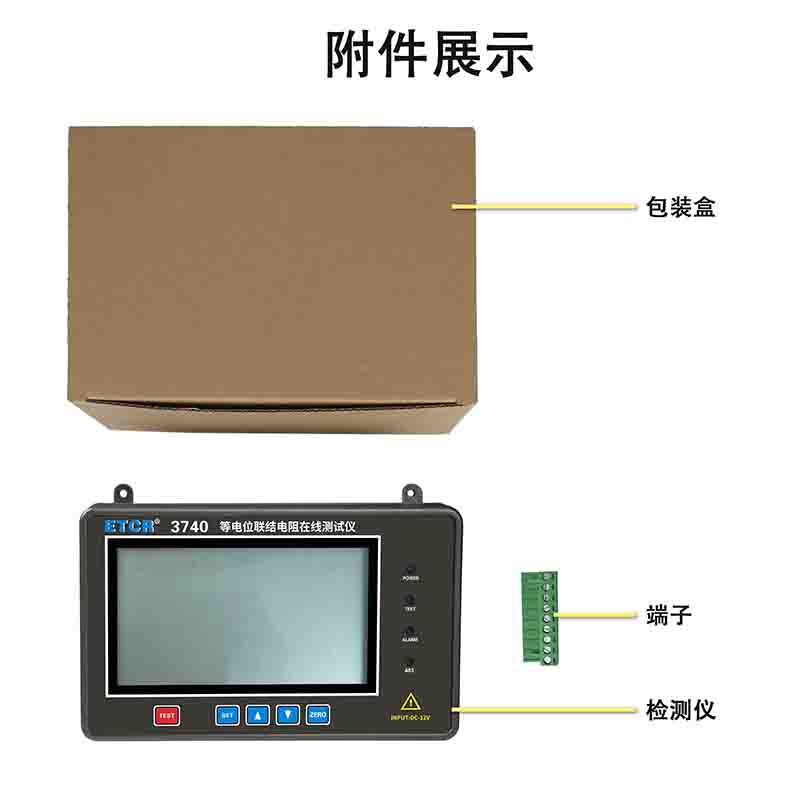

ETCR3740等電位聯結電阻在線監測儀又稱直流電阻在線測試儀，用于在線測量金屬構件間，地網地極連接導體間的等電位聯接電阻。儀表廣泛應用于工礦企業、建筑監測監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
ETCR3740等電位聯結電阻在線監測儀采用微處理機技術，四線法測試，安全精密可靠，測試儀提供485通訊或4G通訊方式，用戶可根據MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測。測試儀采用大屏LCD顯示，可設置測試參數，在現場查看當前直流電阻值。儀表具有聲光報警功能，可設置報警臨界值。測試儀安裝簡單，結構緊湊，安全耐用。
產品特點
1、采用精密四線法測量，測試更準確。
2、電阻測量檔位：1000mΩ、10Ω、100Ω、1000Ω。
3、提供RS485通訊或4G通訊方式，用戶可根據MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測。
4、配置顯示屏，可在現場觀察當前直流電阻值。
5、可設置測試參數。
6、報警功能：可設置報警閾值。
技術參數
1、量程及準確度
| 檔位 | 精度 | 分辨率 |
| 1000mΩ | ±2%±3dgt | 1mΩ |
| 10Ω | 0.01Ω | |
| 100Ω | 0.1Ω | |
| 1000Ω | 1Ω |
2、技術規格
| 規格名稱 | 規格參數 |
| 電源 | DC 12V / 2A （外部提供） |
| 顯示屏 | 尺寸：128mm×75mm；顯示域：124mm×67mm |
| 最大測試電流 | ≥1A |
| 檢測方式 | 精密四線法，2路A/D同時檢測 |
| 電阻量程 | 1mΩ～1000Ω |
| 測試接口 | C1電流正、C2電流負、P1電壓正、P2電壓負 |
| 測量時間 | 30秒/次 |
| 數據存儲 | 有，掉電或不會丟失數據（200組） |
| 告警設置 | 告警臨界值設置范圍：0Ω～999Ω，00Ω不啟動告警功能 |
| 測試指示 | 測試過程中TESTING燈閃爍 |
| 通信方式 | RS485通訊，4G通訊（選購） |
| 線路電壓 | 應避免（線路不可帶電測量，可能損壞儀器) |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 儀表尺寸 | 高寬厚：190mm×117mm×54mm |
| 儀表質量 | 檢測儀：約450g |
| 耐壓 | AC 3700V/rms(外殼與螺釘之間) |
| 適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品型號 | 電阻量程 | 電阻測量檔位 | 測試電流 | 其他 |

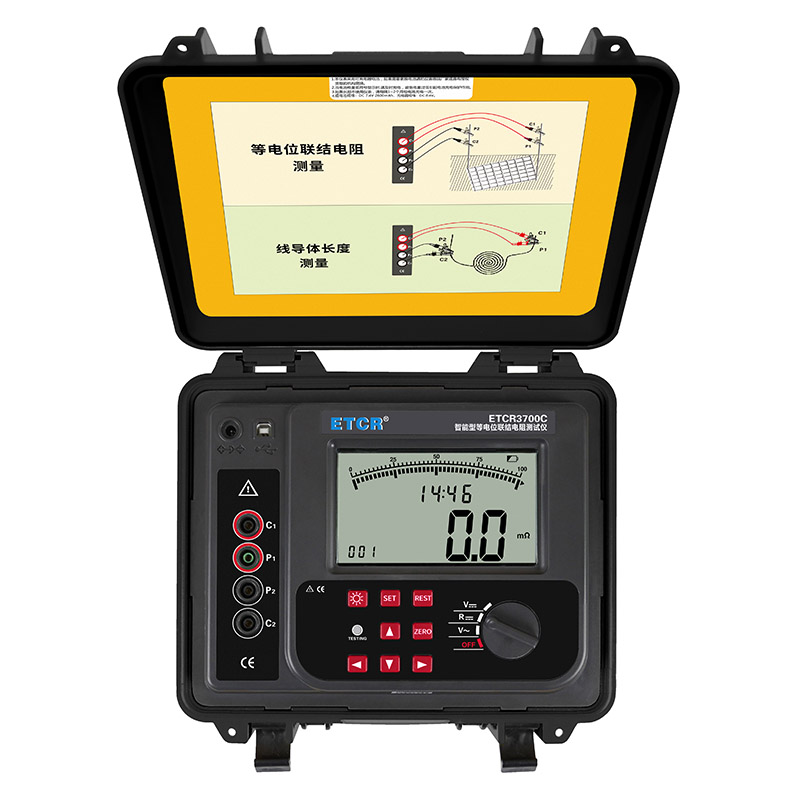

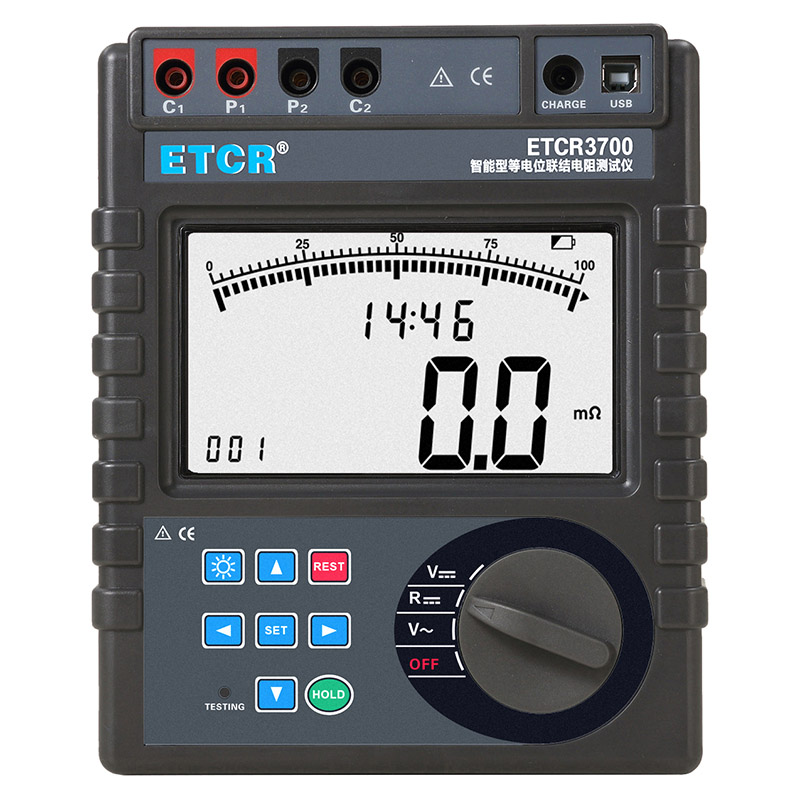

| 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 2A MAX | -- |

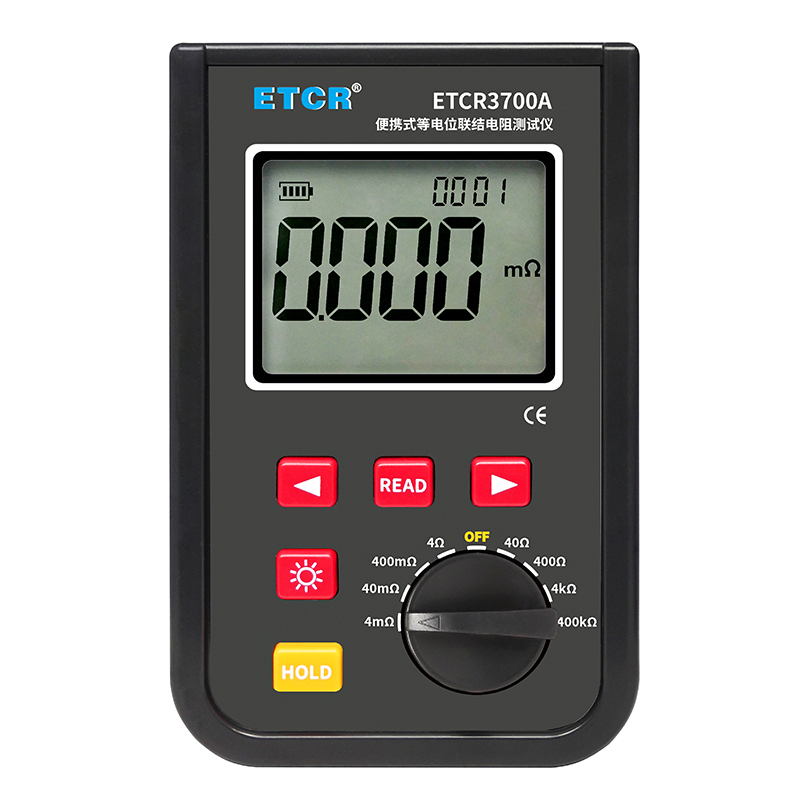

| 0.001mΩ～40.0kΩ | 4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、400kΩ | 1.2A MAX | 藍牙通信 USB通信 |
| 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 4A MAX | -- |
| 1mΩ～1000Ω | 1000mΩ、10Ω、100Ω、1000Ω | 1A MAX | RS485通信 4G通信 |
