產品系列 : 數字式接地電阻測試儀
接地電阻測量，直流電阻測量，土壤電阻率測量，對地電壓測量，接地電流測量
接地電阻量程：0.000Ω～300kΩ
直流電阻量程：0.000Ω～300kΩ
土壤電阻率量程：0.00Ωm～9000kΩm
接地電壓量程：AC 0.0V～750.0V，DC 0.0～1000.0V
接地電流量程：0.0mA～600.0A
鉗口尺寸：Φ70mm
數據存儲：2000組
報警功能：可設置報警閾值
USB通信
藍牙通訊
可充電鋰電池
產品簡介
ETCR3200C雙鉗多功能接地電阻測試儀是一款專為現場測量接地電阻、直流電阻、土壤電阻率、接地電流、對地電壓而精心設計制造的高端儀表。儀表采用先進數字處理技術，具有二線法、三線法、四線法、選擇法、雙鉗法等各種測量方法選擇，儀表導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保測量的高精度、高穩定性和高可靠性。儀表采用大口徑電流鉗設計，可應對各種場合的測試需求，可測量大尺寸接地引下線的接地電阻值，可靈活測量單點和網狀接地等各種復雜接地結構的接地電阻值，測量并聯接地系統時無需斷開任何并聯接地極，極大地提高了測量的方便性，為接地性能測試提供了完美的解決方案。

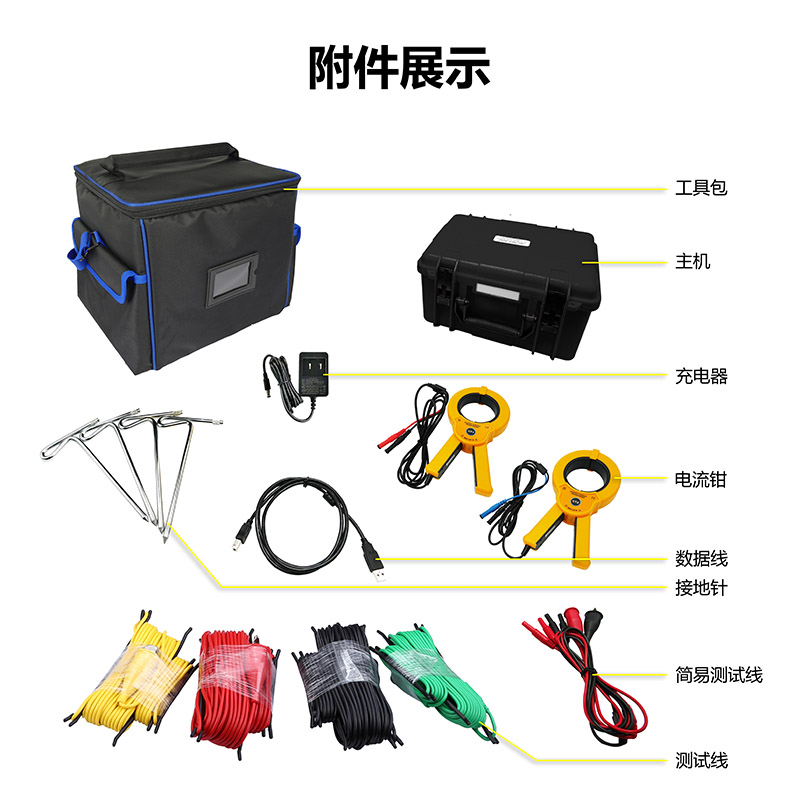

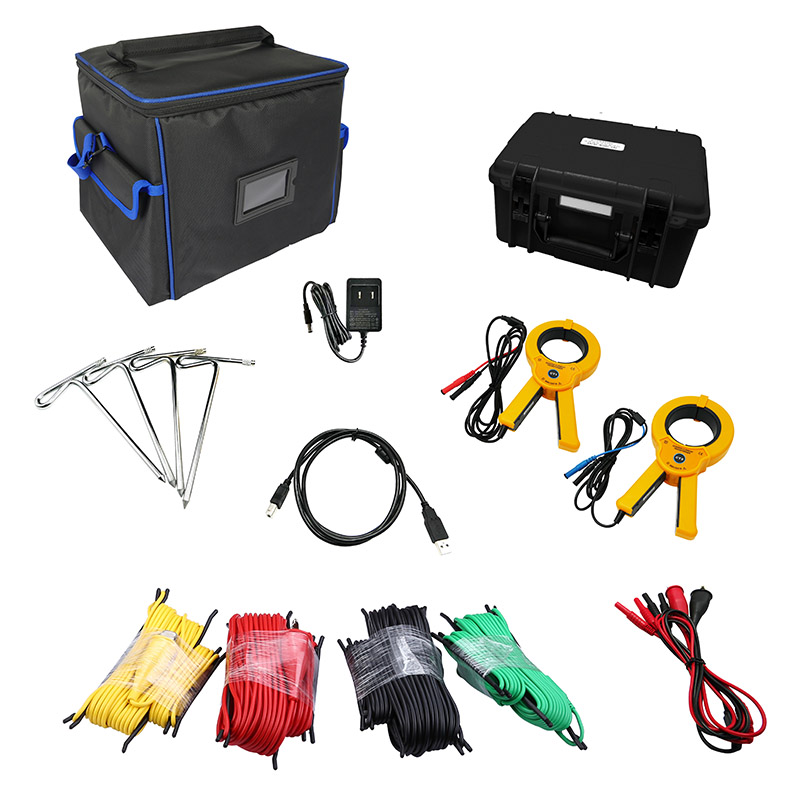

ETCR3200C雙鉗多功能接地電阻測試儀由主機、電流鉗(雙鉗)、測試線、輔助接地棒、通訊軟件、通訊線等組成。主機超大LCD顯示，具有背光、棒圖指示，一目了然。儀表具有存儲功能，時鐘功能，自動存儲含有時間的測試結果2000組。儀表具有支持安卓系統的藍牙通信功能，安裝APP后可在移動終端進行測試或讀取測試記錄，給你帶來全新體驗。儀表具有USB通信，存儲數據通過USB接口上傳PC機，通訊軟件可以實現歷史記錄數據讀取、查閱、保存、報表、打印等功能。儀表廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等行業。
產品特點
1、二三四線法、選擇法、雙鉗法測量接地電阻。
2、接地電流、對地電壓測量。

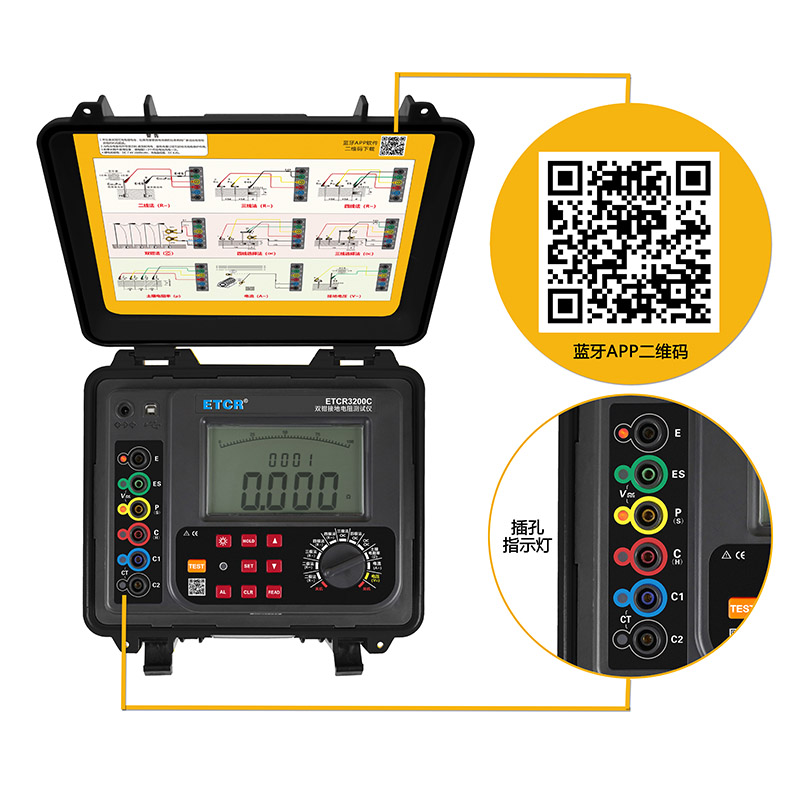

3、獨特設計的插孔指示燈，準確指示插孔位置，避免操作失誤。
4、12檔位功能選擇旋鈕，各種測試方法展示無遺，使得操作簡易快速。

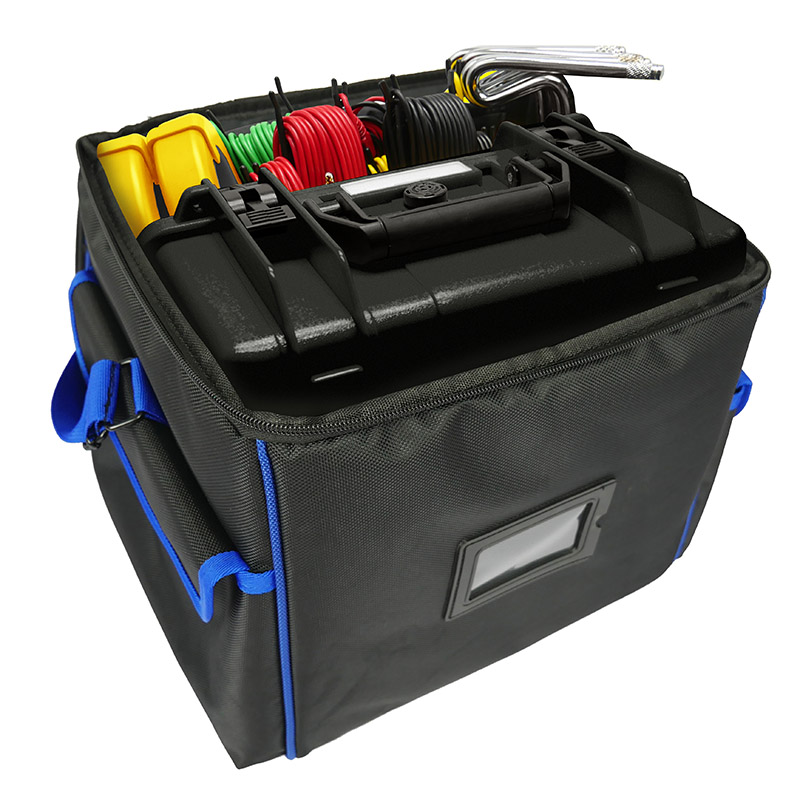

5、采用大容量鋰電池及防水儀表箱，堅固耐用，更適合在戶外工地使用。
6、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
7、報警功能，可設置報警閾值。
8、存儲功能，數據存儲2000組。
9、USB通信 有USB接口，通過上位機軟件存儲數據可以上傳電腦保存打印。
10、藍牙通信 安裝APP后，可在移動終端查看測試結果。
技術參數
1、基準條件下基本誤差及性能指標
測量功能 | 測量范圍 | 精度 | 分辨率 |
二三四線法測量接地電阻(R～)、直流電阻(R—) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～300.00kΩ | ±4%rdg±3dgt | 10Ω | |
選擇法測量接地電阻(R～) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
雙鉗法測量接地電阻(R～) | 0.01Ω～0.99Ω | ±10%rdg±5dgt | 0.01Ω |
1.0Ω～29.9Ω | 0.1Ω | ||
30Ω～100Ω | 1Ω | ||
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | 根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地電壓（V） | AC 0.0～750.0V | ±2%rdg±3dgt | 0.1V |
DC 0.0～1000.0V | |||
接地電流（A～） | AC 0.00mA～600.0A | ±2%rdg±3dgt | 0.01mA |
2、一般規格
| 規格名稱 | 規格參數 | |
功 能 | 接地電阻、直流電阻、土壤電阻率、對地電壓、接地電流測量 | |
電 源 | DC 7.4V，2600mAh 鋰電池，電池充滿約8.4V | |
顯示屏 | 4位 LCD，顯示域：124mm×67mm，帶背光 | |
測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 | |
測量方法 | 直流電阻 | 直流電阻二極法 |
直流電阻四極法 | ||
接地電阻 | 接地電阻二極法 | |
接地電阻三極法 | ||
接地電阻四極法 | ||
接地電阻單鉗三極法（選擇法） | ||
接地電阻單鉗四極法（選擇法） | ||
接地電阻雙鉗法 | ||
土壤電阻率(溫納法) | ||
接地電流 | 電流鉗測量 | |
對地電壓 | 平均值整流 | |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC自動選頻) | |
短路測試電流 | AC 250mA max | |
開路測試電壓 | AC 40V max | |
電極間距范圍 | 1m～100m | |
電流鉗尺寸 | 高寬厚：223mm×120mm×39mm | |
測 試 線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 | |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 | |
輔助接地棒 | 4根：φ9mm×230mm（約696g） | |
電 流 鉗 | 2把：藍黑插頭，紅黑插頭各1把 | |
電流鉗口徑 | φ70mm | |
電流鉗引線 | 長2m | |
測量時間 | 交流電流：約2次/秒，對地電壓：約2次/秒，接地電阻：約7秒/次 | |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) | |
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 | |
數據存儲 | 2000組，顯示“FULL”符號表示存儲已滿 | |
數據查閱 | 查閱數據時“READ”符號指示 | |
溢出顯示 | 超量程溢出時“OL”符號指示 | |
電流鉗低電流指示 | 選擇法或者雙鉗法測量時,當CT2接收的電流信號低于0.5mA時，顯示符號,此時應檢查CT2電流鉗的鉗入方向 | |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 | |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | |
報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”蜂鳴聲報警提示 | |
自動關機 | 開機15分鐘后自動關機 | |
工作電流 | 背光：25mA Max(單獨背光耗電) | |
待機：25mA Max(開機后背光關閉) | ||
測量：150mA Max(背光關閉) | ||
電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電 | |
防護等級 | IP65（合蓋時） | |
過載保護 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 | |
USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 | |
藍牙通信 | 安裝APP后，可在移動終端查看測試結果 | |
儀表尺寸 | 高寬厚：280mm×260mm×160mm | |
儀表質量 | 儀表：約1799g(含電池)；總重量：約6.13kg（含附件） | |
工作溫濕度 | -10℃～40℃；80%RH以下 | |
存放溫濕度 | -20℃～60℃；70%RH以下 | |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)；JJG 1054-2009(鉗形接地電阻儀)。 | |
型號對比
| 產品型號 | 鉗口尺寸 | 電阻量程 | 電壓量程 | 電流量程 |
| Φ50mm | 0.00Ω～30.00kΩ | AC 0V～100V | 0.0mA～600A |
| Φ70mm | 0.00Ω～300kΩ | AC 0V～100V | 0.0mA～600A |
